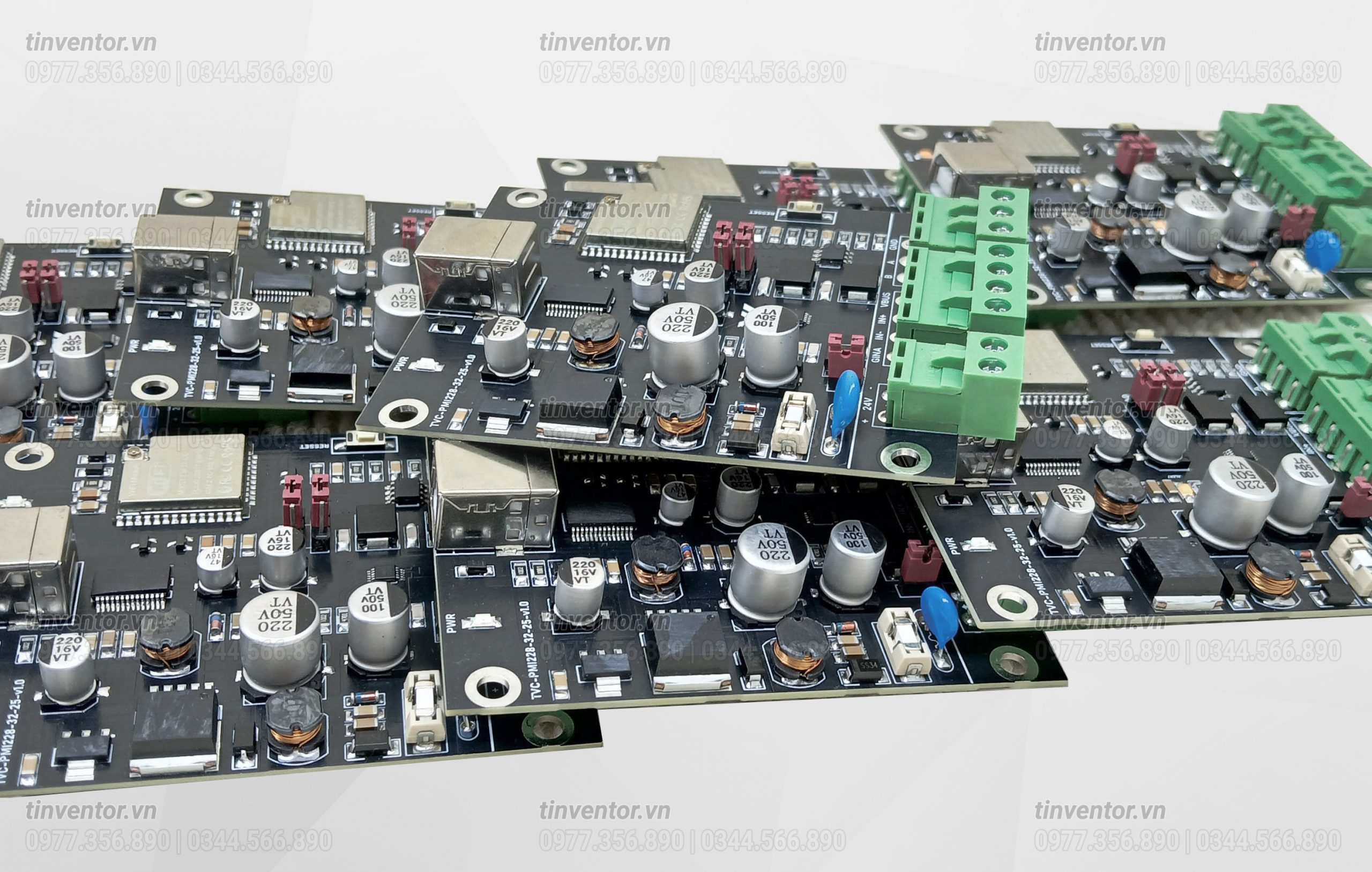

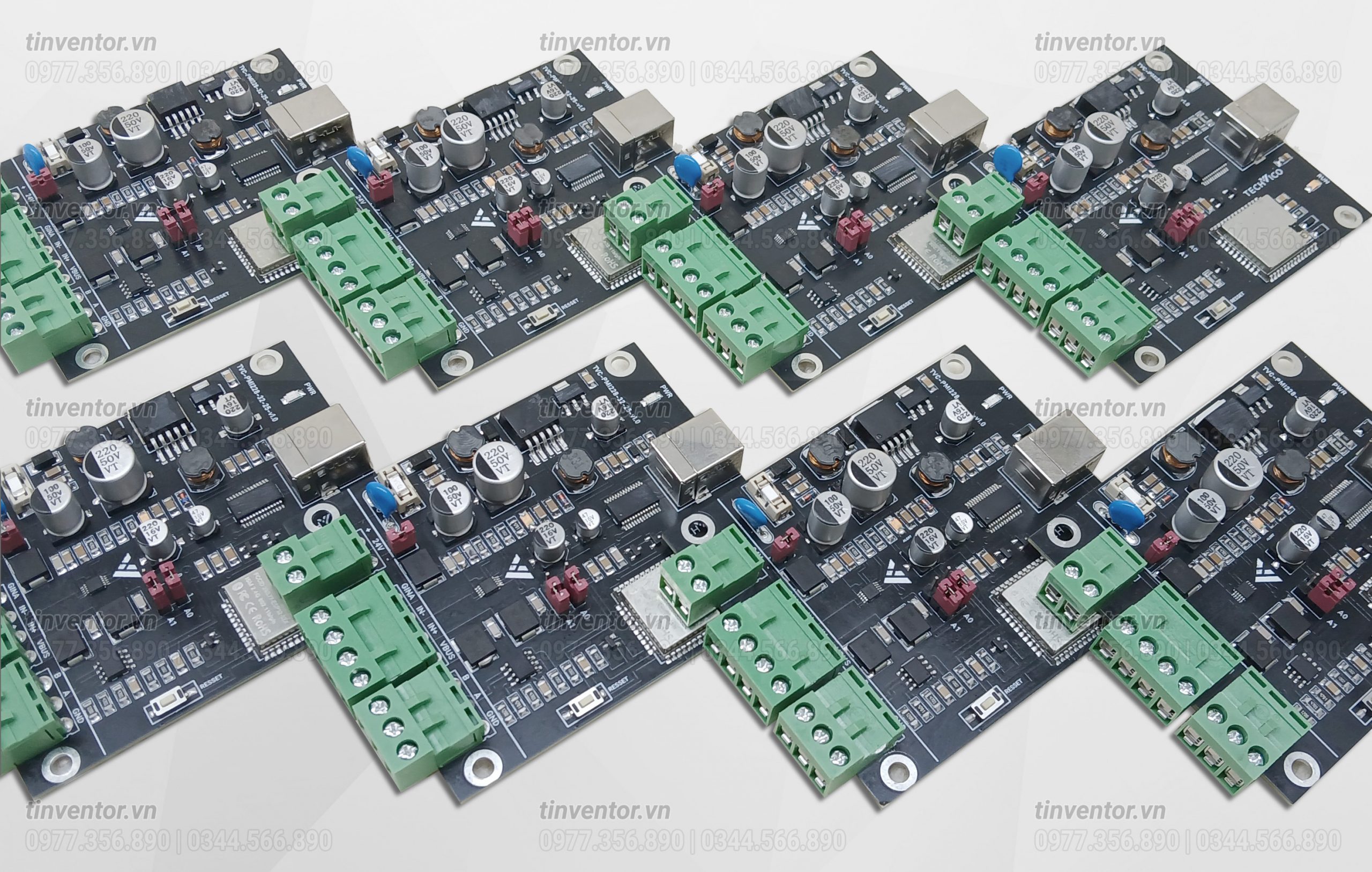

Module TVE-INA228 Đo Dòng Điện-Điện Áp Giao Tiếp Wifi
$50 (1.300.000 vnđ)
Bảo hành: 2 năm
Năm phát hành: 2025
Tùy biến tính năng: Có (Enable)
Module đo Dòng điện & Điện áp DC TVE_INA228 là giải pháp giám sát nguồn DC chính xác cao, tích hợp IC đo chuyên dụng INA228 cùng vi xử lý ESP32 hỗ trợ Wi-Fi/BLE và giao tiếp RS485. Thiết bị phù hợp cho nhiều ứng dụng IoT và công nghiệp như SCADA, nhà thông minh, giám sát năng lượng, môi trường và điều khiển từ xa.
Shopee
Lazada
TikTok
Tiki
⭐ Đo dòng điện & điện áp DC chính xác cao
▸ Sử dụng IC đo chuyên dụng INA228 của Texas Instruments, độ phân giải 20-bit.
▸ Hỗ trợ giám sát điện áp lên tới +85VDC (trong thiết kế này dùng tối đa 75VDC).
▸ Đo dòng qua shunt với độ chính xác cao, hỗ trợ nhiều giá trị điện trở shunt.
▸ Có khả năng tính toán công suất, năng lượng tích lũy (coulomb counting) trực tiếp.
▸ Giao tiếp I²C, tốc độ cao, dễ dàng kết hợp với vi điều khiển ESP32 để gửi dữ liệu thời gian thực.
⭐ Xử lý mạnh mẽ
▸ MCU ESP32-WROOM-32U, vi xử lý 32-bit dual-core, hỗ trợ WiFi + BLE, dễ dàng kết nối IoT và truyền dữ liệu thời gian thực.
⭐ Giao tiếp đa dạng
▸ Hỗ trợ RS485, USB-TTL, kết nối không dây qua WiFi, cho phép tích hợp vào nhiều hệ thống khác nhau, phù hợp môi trường công nghiệp.
⭐ Nguồn cấp linh hoạt từ 9 đến 30VDC.
⭐ Bảo vệ toàn diện
▸ Tích hợp cầu chì tự phục hồi, diode Zener, Schottky, TVS, Varistor chống sét, an toàn trước quá áp, ngắn mạch và xung sét.
⭐ Chỉ thị trạng thái thông minh
▸ Có LED nguồn, LED hoạt động, LED giao tiếp giúp dễ dàng theo dõi tình trạng bo mạch.
⭐ Khả năng kết nối mở rộng
▸ Hỗ trợ header 2P/3P/4P, jumper cấu hình, cổng USB-B, anten SMA ngoài, thuận tiện cho việc tích hợp và test thử nghiệm.
⭐ Kích thước nhỏ gọn
▸ Bố trí linh kiện hợp lý, dễ dàng lắp đặt trong nhiều ứng dụng công nghiệp và IoT.
| Thông số kỹ thuật | số kỹ thuật. Giá trị / Mô tả của thông |
|---|---|
| Nguồn cấp | 9V – 30V DC |
| Dòng tiêu thụ | < 20mA ở chế độ nghỉ |
| Nguồn đo | MAX 75VDC |
| Vi xử lý chính | ESP32-WROOM-32U (WiFi + BLE, 32-bit, dual-core) |
| Giao tiếp | Wifi, RS485, USB-TTL |
| Bảo vệ | Cầu chì, Cầu chì tự phục hồi, Diode zener, Diode TVS, Varistor chống sét |
| Anten | Anten rời WiFi RP-SMA băng tần kép 6dBi 2.4GHz 5GHz + Cáp IPEX U.fl 1x 12cm |
| Lọc nhiễu | Qua tụ gốm/tantalum và cuộn cảm |
| Kết nối ngoại vi | Header 3P/4P, cổng USB-B, cầu đấu chọn địa chỉ |
| Hiển thị | Led trạng thái, nút nhấn RESET |
| kích thước | 85 x 70 x 25 mm |
| Bảo hành | 2 năm |
🏭 Giám sát nguồn DC trong công nghiệp
▸ Theo dõi điện áp và dòng của nguồn 24VDC, 48VDC… để phát hiện bất thường kịp thời.
☀️ Hệ thống năng lượng mặt trời
▸ Đo điện áp pin mặt trời, giám sát dòng sạc/xả của acquy, tối ưu hiệu suất hệ thống.
🔋 Giám sát acquy & UPS
▸ Kiểm soát tình trạng điện áp, dòng nạp và xả của ắc quy trong các hệ thống lưu trữ điện.
🌐 Ứng dụng IoT
▸ Truyền dữ liệu đo lường qua WiFi/RS485 để đưa lên server, nền tảng đám mây, hoặc tích hợp SCADA.
🧪 Phòng lab & nghiên cứu
▸ Đo lường thông số điện áp, dòng điện trong các thí nghiệm, thử nghiệm mạch điện tử.
⚙️ Hệ thống tự động hóa
▸ Giám sát nguồn cấp cho thiết bị tự động, motor DC, bơm, van điện… nhằm đảm bảo vận hành ổn định.
