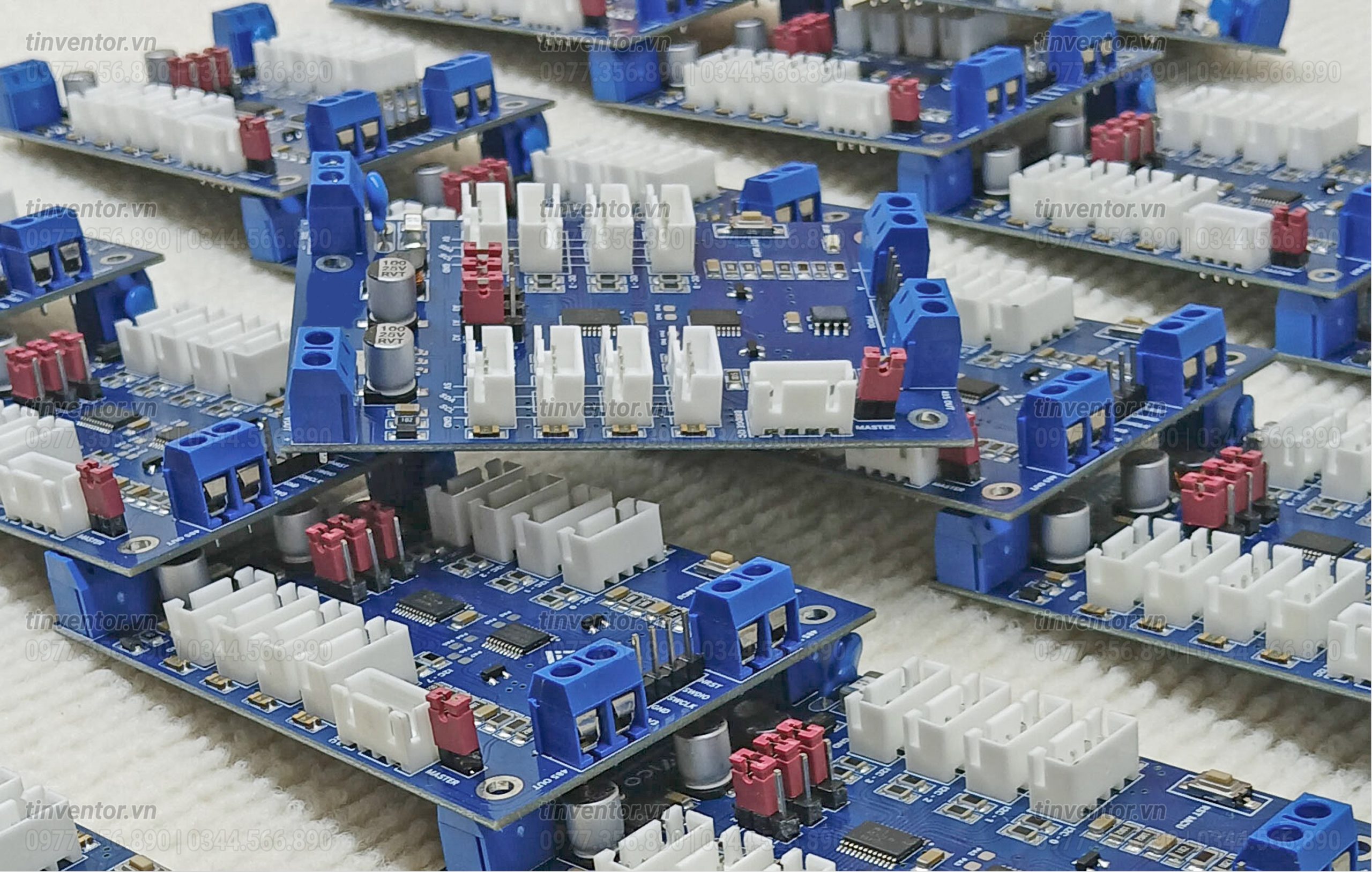

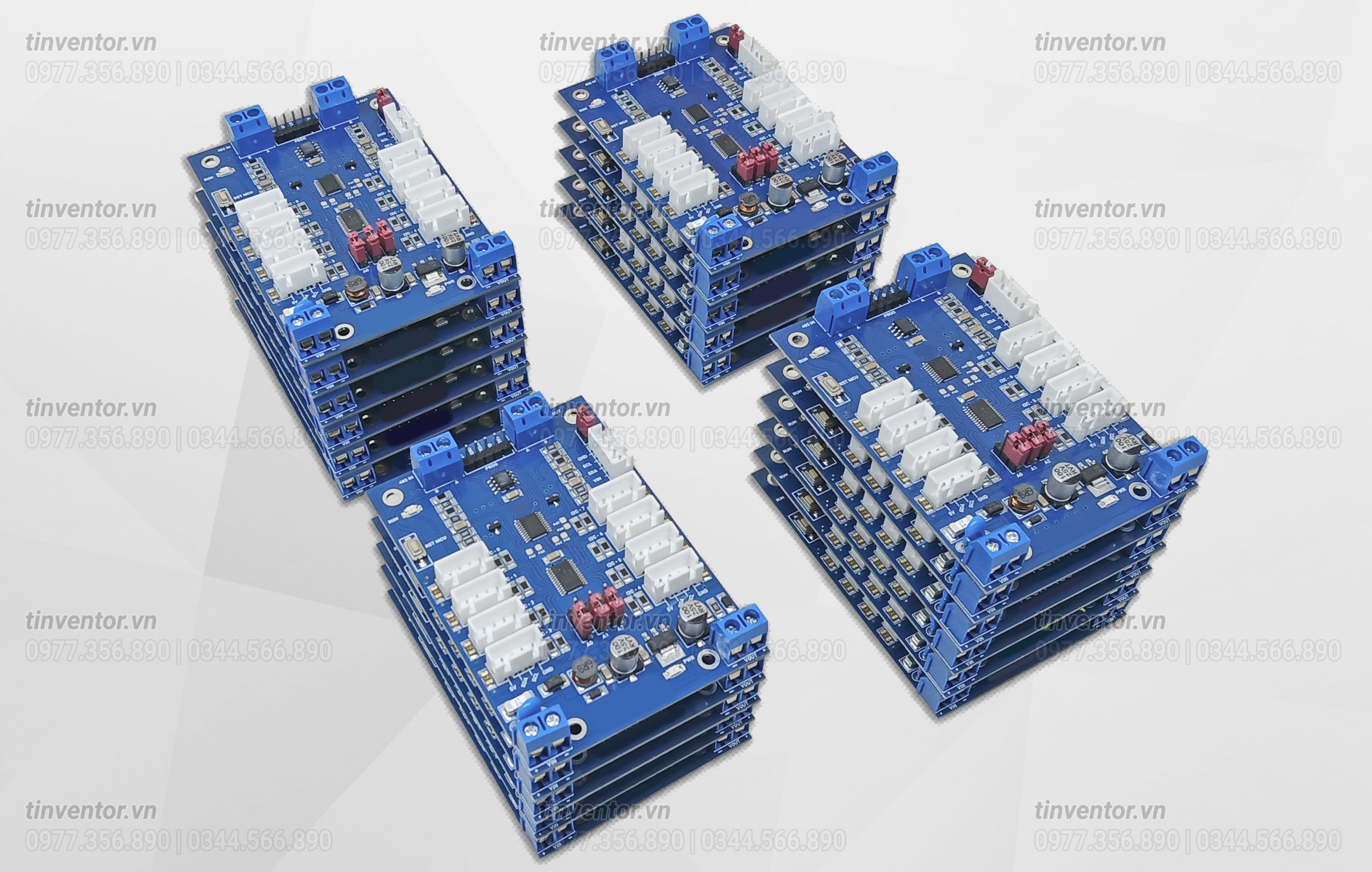

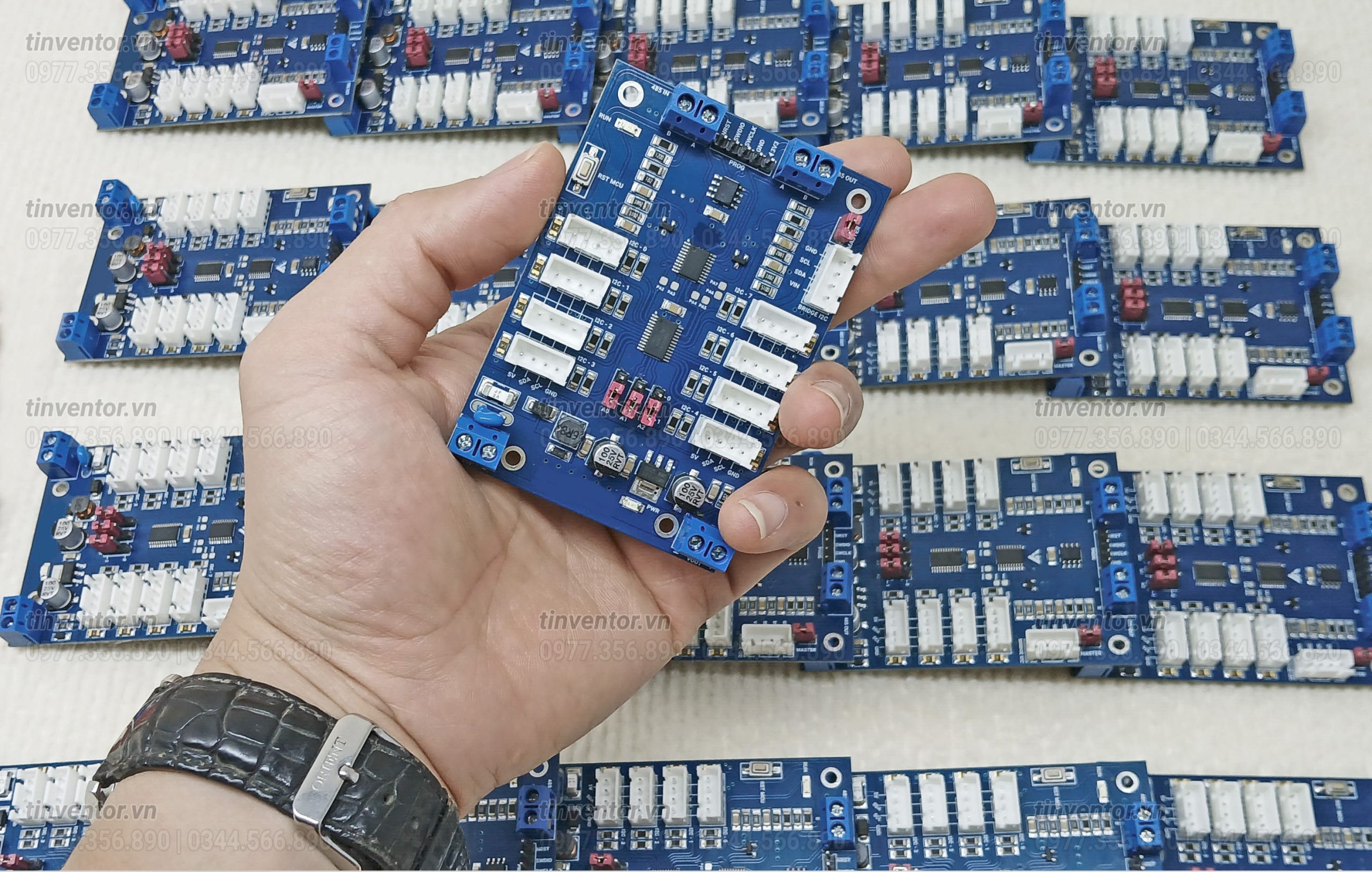

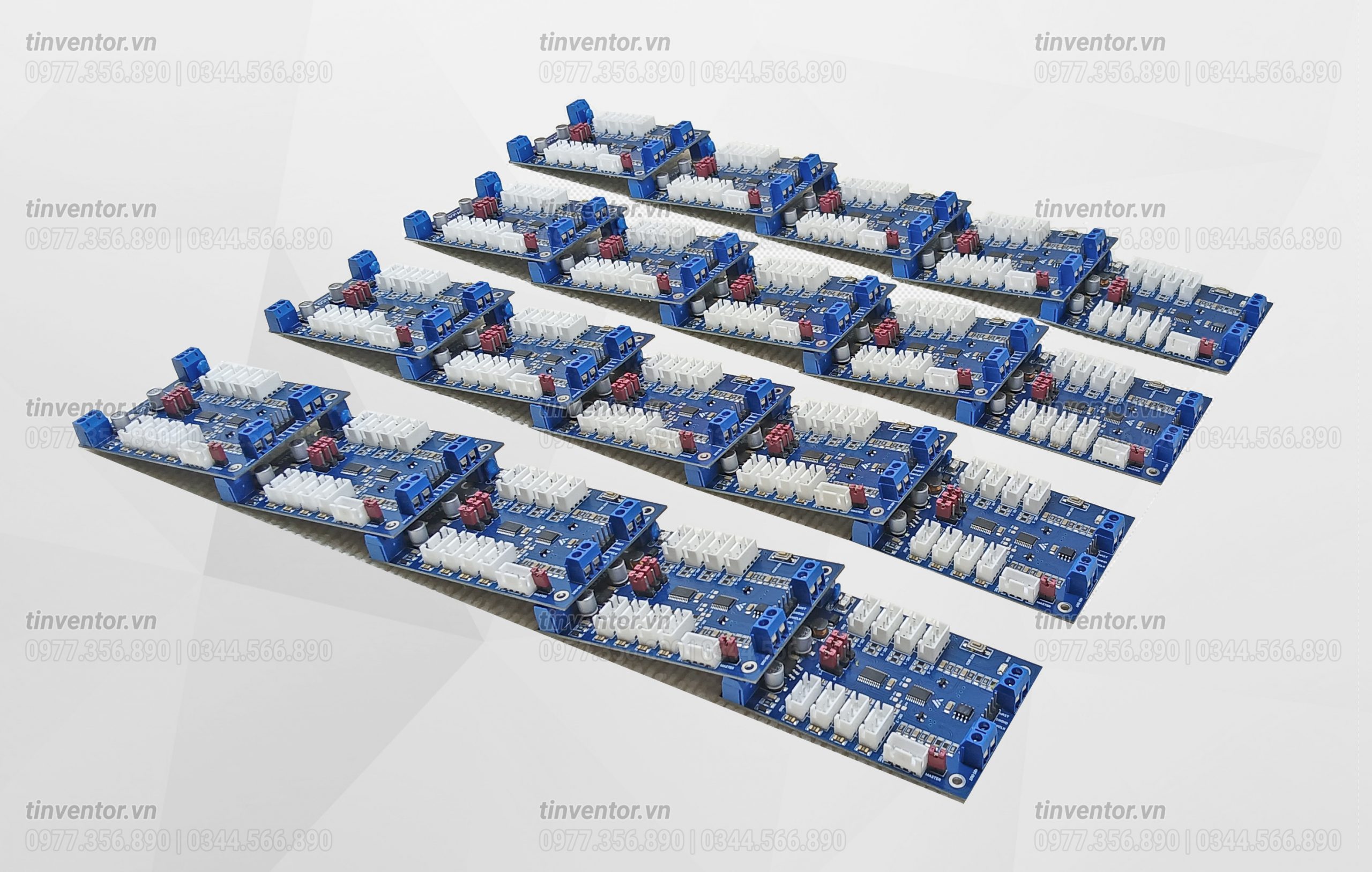

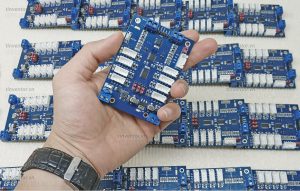

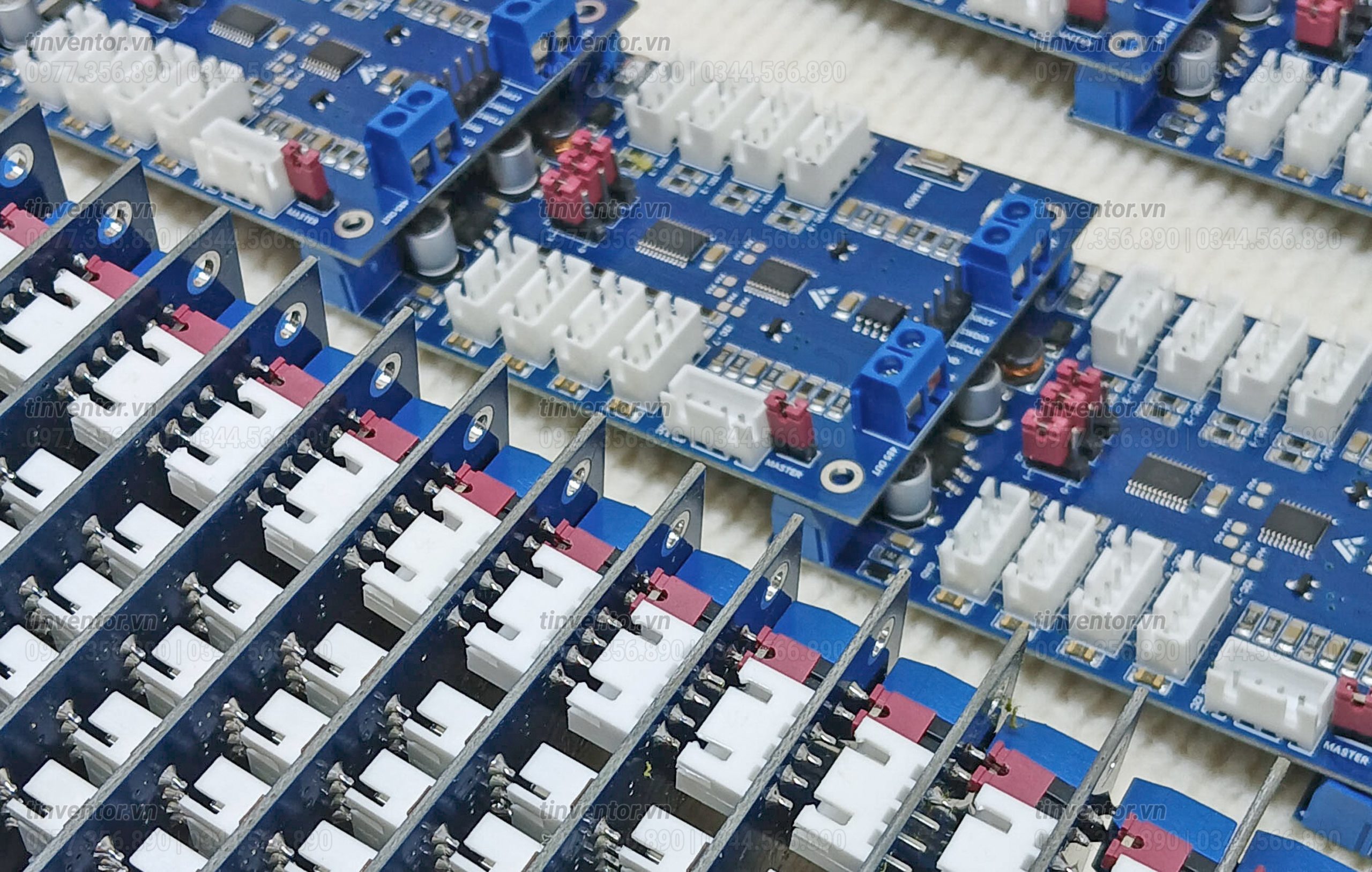

Module Mở Rộng Giao Tiếp I2C 1:8
$15 (400.000 vnđ)
Bảo hành: 1 đổi 1 chính hãng 1 năm
Năm phát hành: 2024
Tùy biến tính năng: Có (Enable)
TVE-MultiI-I2C là giải pháp mở rộng giao tiếp thông minh cho hệ thống IoT và công nghiệp. Với khả năng kết nối đồng thời tới 8 thiết bị I²C, bo mạch giúp việc thu thập dữ liệu từ nhiều cảm biến trở nên dễ dàng, tin cậy. Đây là lựa chọn lý tưởng cho các ứng dụng SCADA, nhà máy thông minh, giám sát môi trường và điều khiển từ xa.
Shopee
Lazada
TikTok
Tiki
1. Mở rộng kênh I²C linh hoạt
Sử dụng IC chuyên dụng, cho phép từ 1 bus I²C gốc mở rộng ra 8 kênh độc lập.
Thuận tiện khi nhiều thiết bị có cùng địa chỉ I²C.
Hỗ trợ chọn kênh qua lệnh I²C, mỗi kênh có thể bật/tắt độc lập.
Đảm bảo tín hiệu ổn định, hạn chế xung đột địa chỉ I²C trong hệ thống nhiều cảm biến.
2. Tương thích đa dạng
Hỗ trợ giao tiếp với nhiều vi điều khiển (STM32, ESP32, Arduino, Raspberry Pi…) thông qua chuẩn I²C 3.3V hoặc 5V.
3. Điều khiển chính xác
Tích hợp STM32G030F6P6 giúp quản lý kênh, điều khiển đóng/ngắt và hỗ trợ giao tiếp ổn định.
Thuộc dòng STM32G0 của STMicroelectronics, kiến trúc ARM Cortex-M0+, xung nhịp lên tới 64 MHz.
Tích hợp 32KB Flash, 8KB RAM, đủ để điều khiển, xử lý logic và quản lý nhiều ngoại vi.
Điện áp hoạt động thấp, tiêu thụ năng lượng tối ưu, phù hợp cho các ứng dụng công nghiệp và IoT.
Chuẩn nạp SWD, đã ra chân thuận tiện trên board.
4. Điện áp cấp dải rộng: từ 5VDC đến12VDC.
5. Bảo vệ toàn diện
Trang bị cầu chì tự phục hồi, diode chống ngược, diode Schottky, tụ lọc nhiễu trên từng kênh I2C, đảm bảo hoạt động an toàn và ổn định trong môi trường công nghiệp.
6. Chỉ thị trạng thái thông minh
Có LED nguồn và LED báo hoạt động giúp dễ dàng theo dõi tình trạng từng kênh I²C.
7. Kích thước nhỏ gọn, dễ tích hợp
Thiết kế gọn nhẹ, dễ dàng lắp ghép vào hệ thống IoT, công nghiệp, thiết bị nghiên cứu và phát triển.
| Thông số kỹ thuật | số kỹ thuật. Giá trị / Mô tả của thông |
|---|---|
| Nguồn cấp | 5VDC ~ 12VDC (có header link nguồn) |
| Vi xử lý chính | STM32G030F6P6 (Cortex-M0+, 32-bit, 64MHz, Flash 32KB, RAM 8KB) |
| IC chính | I2C multiplexer |
| Giao tiếp | RS485, I2C, GPIO |
| Bảo vệ mạch | Cầu chì, Cầu chì tự phục hồi từng kênh ra, tụ chống sét, diode zener |
| Dòng tiêu thụ | < 10mA ở trạng thái nghỉ, tùy thuộc số lượng thiết bị ngoại vi |
| Kết nối ngoại vi | Header XH 2.54mm (2P/3P/4P), cầu đấu vặn vít, nút nhấn RESET |
| Tùy chọn cấu hình | Jumper cấu hình chân địa chỉ, lựa chọn giao tiếp UART/I2C |
| Kích thước | 85 x 60 x 25 mm |
| Bảo hành | 1 đổi 1 chính hãng 1 năm |
1. Kết nối nhiều cảm biến I²C
Cho phép sử dụng cùng lúc nhiều cảm biến (nhiệt ẩm, áp suất, từ trường…) ngay cả khi chúng có cùng địa chỉ I²C.
2. Mở rộng module hiển thị & điều khiển
Dễ dàng kết nối nhiều màn hình LCD/OLED I²C, bộ DAC/ADC, IO expander… phục vụ hiển thị và điều khiển phức tạp.
3. Ứng dụng IoT & công nghiệp
Phù hợp cho các hệ thống SCADA, IoT công nghiệp, giám sát môi trường, nơi cần thu thập dữ liệu từ nhiều cảm biến.
4. Nghiên cứu & phát triển (R&D, Lab)
Tiện lợi cho phòng lab, trường học, trung tâm nghiên cứu khi cần thử nghiệm nhanh nhiều thiết bị I²C.
5. Tích hợp hệ thống tự động hóa
Ứng dụng trong nhà máy, nông nghiệp thông minh, thiết bị đo lường, giám sát năng lượng, nơi có nhiều node I²C cần kết nối đồng thời.
