Tải Điện Tử V2.0

“Nothing is impossible to the one who is willing to try.”

“Không Có Gì Là Không Thể Với Một Người Luôn Biết Cố Gắng.”

__ Alexander the Great (356 – 323) __

Thời gian thực hiện: 10/07/2020 – 10/10/2020.

Khách hàng: Khách đặt chế tạo riêng. Đã hoàn thành nghiệm thu, bàn giao.

1. MÔ TẢ DỰ ÁN

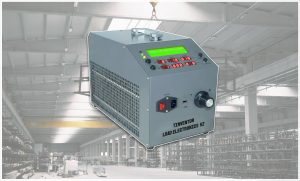

Thiết bị Tải điện tử – TinventorLoadElectronics V2.0 (TLE V2.0) được thiết kế để mô phỏng tải thực tế trong các thử nghiệm chịu tải của nguồn điện 1 chiều là Ắc quy hay hệ thống UPS. Với khả năng hoạt động linh hoạt ở nhiều chế độ như CC (dòng không đổi), CV (áp không đổi), CR (trở không đổi), CP (công suất không đổi), sản phẩm đáp ứng đầy đủ các nhu cầu kiểm tra hiệu suất và độ bền của thiết bị nguồn. Dòng điện thử nghiệm cho phép tới 150A.
Được tối ưu cho các nhà máy sản xuất bộ nguồn và ắc quy, thiết bị cung cấp khả năng đo lường chính xác điện áp, dòng điện và công suất tiêu thụ theo thời gian thực, giúp đánh giá chi tiết hiệu suất hệ thống.

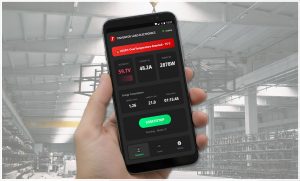

Với giao diện người dùng trực quan cho phép dễ dàng cài đặt, theo dõi mức tiêu thụ năng lượng liên tục, phục vụ công tác kiểm tra, đánh giá và chứng nhận sản phẩm. Ngoài ra TLE V2.0 còn cung cấp giao diện điều khiển trên AppMobile và WebTool, cho phép người dùng Quản lý tập trung, Theo dõi và Điều khiển thiết bị linh hoạt, tiện lợi từ bất kỳ đâu.

2. TÍNH NĂNG

1.Đo lường chính xác – Hoạt động ổn định:
Đo và hiển thị chính xác các thông số quan trọng như:
Điện áp (V) Độ chính xác ±0.5% FS
Dòng điện (A) – lên tới 150A. Độ chính xác ±1.0% FS
Công suất tiêu thụ (W). Độ chính xác ±1.5%
Điện năng tiêu thụ tích lũy (kWh)
2.Màn hình hiển thị trực quan
Trang bị 3 màn hình LCD 8 chữ số, dễ dàng theo dõi thông số tại chỗ. Hiển thị các chỉ số đo lường theo thời gian thực.
Thiết kế giao diện thân thiện, hỗ trợ kỹ thuật viên thao tác và giám sát thuận tiện.
3.Kết nối truyền thông đa dạng – Tích hợp IoT
Hỗ trợ nhiều chuẩn giao tiếp để tích hợp vào hệ thống giám sát từ xa: Wi-Fi: truyền nhận dữ liệu với App và WebTool
RS485 (Modbus RTU): tích hợp dễ dàng vào các hệ SCADA hoặc BMS
4.Giám sát và cảnh báo thông minh
Theo dõi và phát Cảnh báo khi phát hiện các sự cố bất thường: Quá dòng tải (Overcurrent), Quá áp đầu vào (Overvoltage), Sụt áp bất thường (Undervoltage), Nhiệt độ quá cao (tích hợpcảm biến nhiệt).
Các ngưỡng cảnh báo đều có thể dễ dàng cài đặt trên giao diện thiết bị, trên App hoặc WebTool.

3. THÔNG SỐ KỸ THUẬT

1.Thông số điện
Nguồn cấp: 220V ~ 250V AC (50Hz ~ 60Hz)
Công suất tiêu thụ: < 10W
Điện áp thiết bị nguồn thử nghiệm: 60VDC
Dòng điện tải đầu vào: 0A đến 150A
2.Chế độ hoạt động
Chế độ tải hỗ trợ: CC, CV, CR, CP
Chế độ kết nối: Online (to MQTT Server) / Offline
Điều khiển và cấu hình: Trực tiếp, AppMobile, WebTool
Bảo vệ: Quá dòng, Quá Áp, Sụt Áp, Quá nhiệt.
3.Đo lường và hiển thị
Điện áp (V) – Độ chính xác: ±0.5% FS
Dòng điện (A) – Độ chính xác: ±1.0% FS
Công suất (W) – Độ chính xác: ±1.5%
Điện năng tiêu thụ (kWh) – Sai số tích lũy thấp
Màn hình hiển thị: 3 x LCD 8 digit
4.Thiết kế vật lý
Kích thước Dài x Rộng x Sâu: 450x400x550 mm
Trọng lượng: ~ 15 Kg
Vật liệu vỏ: Kim loại sơn tĩnh điện
5. Môi trường hoạt động ổn định
Nhiệt độ hoạt động: –20°C đến +60°C
Độ ẩm hoạt động: ≤95% RH (không ngưng tụ)

4. ỨNG DỤNG

Kiểm tra và đánh giá chất lượng bộ nguồn DC, Thử nghiệm và kiểm tra ắc quy, Kiểm tra UPS (bộ lưu điện), Thử nghiệm hệ thống năng lượng mặt trời (PV + Battery), dùng trong các phòng R&D – Lab …
