Hệ Thống Giám Sát Ắc Quy V2.0

Thời gian thực hiện: 10/01/2022 – 10/04/2022.

Khách hàng: Khách đặt chế tạo riêng. Đã hoàn thành nghiệm thu, bàn giao.

1. MÔ TẢ DỰ ÁN

Tinventor Battery Care V2.0 (TBC V2.0) là hệ thống giám sát và quản lý ắc quy thông minh sử dụng kết nối không dây, được thiết kế nhằm tối ưu hiệu suất, kéo dài tuổi thọ và đảm bảo an toàn tuyệt đối cho các hệ thống ắc quy trong các ứng dụng như nguồn điện dự phòng (UPS), năng lượng tái tạo, viễn thông, công nghiệp và trung tâm dữ liệu.
Khác với các hệ thống chỉ giám sát thông thường, TBC V2.0 là một hệ thống quản lý chủ động, tích hợp đầy đủ các chức năng cốt lõi như: Đo lường chính xác, Cân bằng điện áp, Phát hiện sớm sự cố và Giám sát từ xa linh hoạt.
Với kiến trúc kết nối thông minh: Mỗi ắc quy trong hệ thống được gắn một NodeBat, thực hiện giám sát độc lập, các nhóm NodeBat kết nối không dây về StringMaster – đơn vị điều phối và thu thập dữ liệu theo từng chuỗi ắc quy, sử dụng thuật toán quét Node Tinventor BP90 Advanced độc quyền để đảm bảo tốc độ và ổn định.
Nhiều StringMaster kết nối tới Gateway trung tâm qua đường nguồn 12VDC mà không cần bất kỳ giao thức truyền thông nào khác. Từ đây, toàn bộ hệ thống được giám sát tập trung và điều khiển thông qua Web Tool và AppMobile.

2. TÍNH NĂNG:

1.Đo lường chính xác và toàn diện:
Hệ thống theo dõi chính xác các thông số quan trọng của ắc quy và môi trường xung quanh:
Điện áp từng cell/block. Nội trở (RI).
Nhiệt độ bề mặt ắc quy, Độ ẩm môi trường quanh String.
Dòng sạc/xả (với cảm biến dòng tùy chọn).
Nồng độ khí hydro trong tủ/buồng ắc quy.
2.Cân bằng điện áp:
Tự động điều chỉnh dòng sạc từng ắc quy để duy trì mức điện áp đồng đều, độ chính xác đến 0.01V, giúp:
Ngăn sạc quá mức hoặc thiếu sạc.
Hạn chế sulfat hóa, phân tầng hóa học và giảm hiệu suất.
Đảm bảo tất cả cell hoạt động trong điều kiện tối ưu.
3.Tăng tuổi thọ & tối ưu hiệu suất:
So với các hệ thống giám sát truyền thống, TBC giúp:
Kéo dài tuổi thọ ắc quy lên đến 50%.
Tăng dung lượng sử dụng thực tế lên đến 20%.
4.Cảnh báo sớm và chủ động xử lý sự cố:
Hệ thống liên tục phân tích dữ liệu để phát hiện và cảnh báo kịp thời các hiện tượng bất thường như:
Sulfat hóa, sạc thiếu/sạc quá.
Tăng nội trở, Thermal Runaway.
Rò rỉ khí hoặc điều kiện môi trường vượt ngưỡng an toàn.
Mất kết nối node, sai lệch đồng bộ, lỗi dữ liệu.
5.Tương thích đa dạng loại ắc quy:
Hệ thống hỗ trợ hầu hết các dòng ắc quy công nghiệp hiện nay, bao gồm: Axit-chì (nước, AGM, Gel)
Nickel-Cadmium (Ni-Cd), Nickel-Metal Hydride (NiMH)
Lithium-ion (đặc biệt là LiFePO₄).
6.Kết nối tối giản, thuật toán tối ưu:
Hệ thống sử dụng duy nhất đường dây nguồn 12VDC để kết nối Gateway – StringMaster, mà không cần thêm dây truyền thông riêng biệt như RS485 hay CAN. Điều này giúp thi công đơn giản, giảm thiểu rủi ro do nhiễu hoặc lỗi truyền thông, đồng thời dễ dàng bảo trì, mở rộng.
Thuật toán quét Tinventor BP90 Advanced độc quyền cho phép hệ thống kiểm tra đồng thời tới 200 NodeBat với thời gian đáp ứng chưa tới 500ms.
7.Siêu tiết kiệm năng lượng:
Mỗi NodeBat sử dụng nguồn từ acquy nó giám sát. Tuy nhiên với thiết kế phần cứng sử dụng các linh kiện siêu tiết kiệm năng lượng với dòng tiêu thụ chỉ <1mA khi hoạt động và <10µA ở chế độ ngủ. NodeBat Không gây ảnh hưởng đến dung lượng hay hiệu suất hoạt động của bình ắc quy, kể cả trong thời gian dài.
8.Giám sát từ xa linh hoạt & bảo mật cao:
Hệ thống hỗ trợ giám sát toàn diện qua giao diện Web (HTTPS) và ứng dụng di động (App Mobile), giúp người dùng quản lý vận hành dễ dàng theo dõi mọi lúc, mọi nơi: Giám sát thời gian thực, Phân tích, vẽ biểu đồ & lưu trữ dữ liệu, Xuất báo cáo, Cảnh báo & Dự đoán thông minh …

3. THÔNG SỐ KỸ THUẬT:

Dưới đây là bản tóm tắt thông số kỹ thuật, quý khách liên hệ trực tiếp để có bản TSKT chi tiết đầy đủ hơn.
1.NodeBat – Thiết bị giám sát từng ắc quy:
Điện áp hoạt động: từ 2VDC ~ 24VDC.
Dòng tiêu thụ: < 1mA khi hoạt động, < 50µA ở chế độ chờ.
Đo điện áp: độ chính xác ±0.1%.
Đo nội trở (RI): dải đo từ 0.2 ~ 60 mΩ, độ chính xác ±2%.
Công nghệ đo lường nội trở: 4 dây Kelvin.
Đo nhiệt độ bề mặt ắc quy với độ chính xác ±0.1°C.
Dải đo nhiệt độ bề mặt: 0°C ÷ 100°C
Đo độ ẩm môi trường: độ chính xác ±0.5% RH.
Hiển thị trạng thái: LED 2 màu.
Nhiệt độ hoạt động: 0°C ~ 100°C, độ ẩm tối đa 90% RH.
Giao tiếp với StringMaster: Wireless.
Bảo vệ: Quá dòng, Quá áp, Ngược cực, Xung điện áp cao.
2.StringMaster – Bộ quản lý chuỗi ắc quy:
Vi xử lý: ARM Cortex-M4 @ 168 MHz + FPU
Nguồn hoạt động: 6VDC ~ 24VDC.
Số lượng với NodeBat hỗ trợ: tối đa 200 node / String.
Giao tiếp với NodeBat : Wireless.
Giao tiếp Gateway: PwLC 12VDC.
Công nghệ quét Node: Tinventor BP90 Advanced.
Bảo vệ: Quá dòng, Quá áp, Ngược cực, Xung điện áp cao.
Hiển thị trạng thái: LED 3 màu và còi báo tích hợp.
Dòng tiêu thụ: < 10mA khi hoạt động, < 100uA ở chế độ ngủ
Nhiệt độ hoạt động: 0°C ~ 100°C, độ ẩm tối đa 90% RH
Tùy chọn lắp đặt: hộp kín hoặc gắn DIN rail (tùy mode).
3.Gateway Trung tâm:
Vi xử lý: CPU đa nhân ARM Cortex-A76 @ 2.4 GHz
Kết nối mạng: Wi-Fi 5 (802.11ac), Gigabit Ethernet.
Chế độ hoạt động: Kết nối đến Máy chủ Cloud.
Giao tiếp: 1 x RS-485, 1 x USB, 1 x LAN RJ45, PwLC 12VDC.
Hỗ trợ giao thức: HTTPS, SNMPv3, MODBUS TCP/RTU, MQTT Quản lý tối đa: 16 StringMaster.
Công nghệ quét Node: Tinventor BP90 Advanced.
Hiển thị trạng thái: LED 3 màu và còi báo tích hợp.
Giao diện người dùng: LCD 20×4.
Nhiệt độ hoạt động: từ 0°C đến 60°C
Nguồn cấp linh hoạt: 12VDC, 24VDC hoặc 220VAC.
Công suất tiêu thụ tối đa: < 10W.

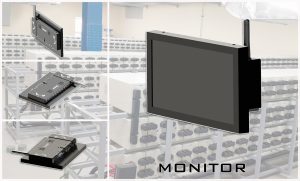

4.Module Màn hình hiển thị phụ:
Loại màn hình LCD/TFT cảm ứng điện dung.
Kích thước: 7inch (800×480), 10inch (1280 × 800).
Giao tiếp với Gateway: 1 x RS-485.
Nguồn sử dụng: 12VDC, 24VDC, 48VDC.
Công suất tiêu thụ tối đa: < 3.5W.
5.Cảm biến môi trường mở rộng (tuỳ chọn)
Cảm biến nhiệt độ môi trường: dải đo -20°C ~ 80°C (±0.1°C)
Cảm biến độ ẩm: dải đo 0~100% RH (±0.5% RH).
Cảm biến khí hydro (H₂): dải đo 0~1000 ppm (±5%).

4. ỨNG DỤNG

Trung tâm dữ liệu (Data Center), Trạm BTS viễn thông, Nhà máy điện và trạm biến áp, Hệ thống UPS công nghiệp, Các hệ thống năng lượng mặt trời và lưu trữ điện, Tàu thủy, xe điện và phương tiện vận tải.
