Hệ Thống Cảnh Báo Cháy V3.0

“Nothing is impossible to the one who is willing to try.”

“Không Có Gì Là Không Thể Với Một Người Luôn Biết Cố Gắng.”

__ Alexander the Great (356 – 323) __

Thời gian thực hiện: 10/01/2023 – 10/04/2023

Khách hàng: Khách đặt chế tạo riêng. Đã hoàn thành nghiệm thu, bàn giao.

1. MÔ TẢ DỰ ÁN

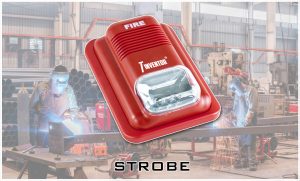

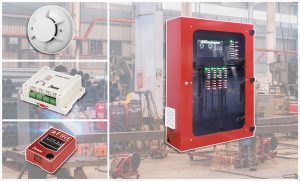

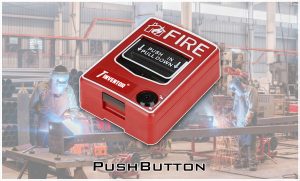

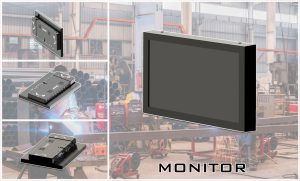

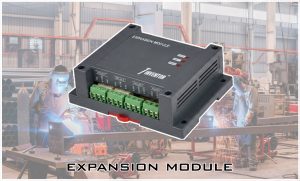

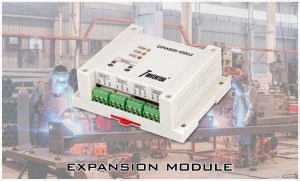

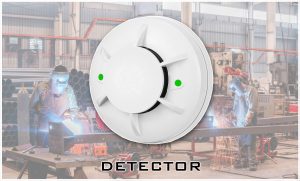

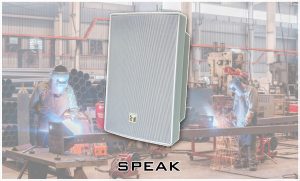

Nghiên cứu chế tạo Hệ thống báo cháy Địa chỉ tiết kiệm năng lượng sử dụng công nghệ Giao tiếp trên đường nguồn (Power Line Comunication – PwLC). Các thiết bị Đầu báo địa chỉ gồm: đầu báo nhiệt, đầu báo nhiệt gia tăng, đầu báo khói, nút nhấn khẩn cấp. Các thiết bị thông báo gồm: chuông, còi hú, đèn chớp, đèn chỉ đường, loa thông báo. Các thiết bị module địa chỉ mở rộng gồm: module cách li sự cố, module điều khiển tải, module giám sát van nước, module giám sát loop thết bị đầu báo không địa chỉ, màn hình hiển thị phụ, tay nạp địa chỉ đầu báo. Tủ trung tâm báo cháy địa chỉ loại 8Loop.
Phần mềm Máy chủ Trung tâm Giám sát, đảm bảo xử lí toàn bộ dữ liệu từ hệ thống phần cứng gửi về. Giao diện web quản trị thân thiện, dễ sử dụng, kết nối an toàn với máy chủ trung tâm. Ứng dụng di động áp dụng cho cán bộ quản lý và cả cư dân. Thiết kế kiểu dáng công nghiệp: Vỏ đầu báo địa chỉ, module mở rộng, tủ trung tâm.

2. TÍNH NĂNG

Cho phép giám sát tối đa 200 thiết bị Đầu báo địa chỉ + 50 module địa chỉ mở rộng trên mỗi Loop.
Độ dài Loop giám sát lên tới 2Km.
Thời gian phát hiện sự cố < 500ms.
Loop kết nối và truyền thông trên đường nguồn 24VDC.
Cho phép kết nối tới 200 thiết bị thông báo trên mỗi Loop.

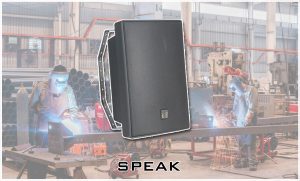

Cho phép 1 – 8 loop âm thanh thông báo kết nối, hỗ trợ tối đa 100 loa thông báo loại 3W hoặc 4W trên 1 loop voice.
Khả năng phát hiện lỗi đứt dây, đoản mạch trên các loop. Cách li vùng có lỗi khỏi loop.
Chức năng Reset cảnh báo trên mỗi Loop đầu báo.
Test toàn bộ hệ thống theo lịch trình đặt trước.
Quản lý, giám sát hệ thống theo phân vùng Zone, Loop.
Tủ tt cung cấp giao diện phần cứng tương tác người dùng.
Có thể hoạt động ở hai chế độ Online và Offline, tích hợp IoT.
Giao diện web thân thiện quản trị hệ thống mọi lúc mọi nơi.
Có ắc quy Backup nguồn nuôi hệ thống tối đa 10 phút trong trường hợp mất điện lưới. Tự động sạc acquy khi có điện.
Công nghệ quét thiết bị trên loop theo khe thời gian độc quyền Tinventor BP90 Discovery.
Dễ dàng lắp đặt, kết nối, mở rộng, bảo trì hệ thống.

3. THÔNG SỐ KỸ THUẬT

Nguồn điện cung cấp: 220Vac ~ 250Vac, 50Hz
Dòng điện tiêu thụ Hệ thống: [Full 8 Loop-Nomal] 1.8A
Dòng điện tiêu thụ Đầu báo: ~ 1mA
Dòng điện tiêu thụ Module mở rộng: ~ 1mA
Dòng điện tiêu thụ thiết bị thông báo: 50mA
Số Loop đầu báo: 1-8 Loop (Class A)
Thiết bị Đầu báo trên mỗi Loop: 200 thiết bị
Thời gian phát hiện sự cố: < 500ms
Số Loop thiết bị thông báo: 1-8 Loop (Class A)
Thiết bị Thông báo trên mỗi Loop: 200 thiết bị
Số Loop âm thanh: 1-8 Loop (Class B)
Thiết bị âm thanh trên mỗi Loop: 100 thiết bị
Dòng tải tối đa 1 Loop thông báo: 10A
Giao thức phát hiện: Tinventor BP90 Discovery
Số lượng vùng cài đặt: 128 Zones
Đầu ra (Có thể lập trình): 8 x 24VDC @ 1A max
Giao diện người dùng: GLCD Touch 7inchs, LED, Nút nhấn
Loại acquy: 24VDC 160Ah hoặc tương đương (tủ riêng)

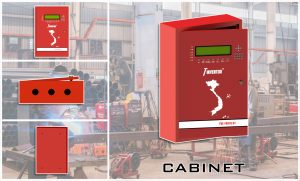

Kích thước Tủ TT: 800 x 400 x 150 (mm)
Môi trường lắp đặt: Trong nhà
Nhiệt độ hoạt động: -10*C ~ 125*C
Độ ẩm hoạt động: < 95%

4. ỨNG DỤNG

Các tòa nhà văn phòng, Cơ sở sản xuất, Khách sạn, Trung tâm thương mại tòa nhà dân dụng . .v.v.
