Hệ Thống Cảnh Báo Cháy V2

“Nothing is impossible to the one who is willing to try.”

“Không Có Gì Là Không Thể Với Một Người Luôn Biết Cố Gắng.”

__ Alexander the Great (356 – 323) __

Thời gian thực hiện: 10/10/2022 – 10/01/2023

Trạng thái: Đã hoàn thành nghiệm thu, bàn giao.

1. MÔ TẢ DỰ ÁN

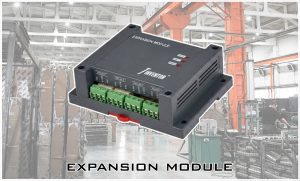

Hệ thống báo cháy địa chỉ 4-Loop do Tinventor nghiên cứu phát triển ứng dụng công nghệ truyền thông trên đường nguồn (Power Line Communication – PwLC), kết hợp với thiết kế phần cứng ưu việt và giao thức độc quyền Tinventor BP90 Discovery giúp giảm dây dẫn, siêu tiết kiệm năng lượng và dễ mở rộng. Hệ thống gồm các đầu báo địa chỉ nhiệt, khói, nút nhấn, thiết bị cảnh báo (chuông, còi, đèn, loa) và đa dạng các module mở rộng địa chỉ (giám sát, điều khiển, cách ly).
Tủ trung tâm báo cháy 4-Loop kết nối với phần mềm giám sát trung tâm, giao diện web thân thiện và ứng dụng di động ưu việt, hỗ trợ quản lý trực tuyến, phân vùng theo zone/loop và hoạt động ở cả chế độ Online & Offline. Thiết kế hiện đại, đồng bộ và dễ dàng lắp đặt – bảo trì.

2. TÍNH NĂNG:

1. Giám sát thiết bị đầu báo & module mở rộng
• Tối đa 200 đầu báo địa chỉ + 50 module mở rộng/Loop
• Chiều dài Loop lên đến 2 km
• Thời gian phát hiện sự cố < 500 ms
2. Truyền thông & Kết nối
• Truyền dữ liệu trên đường nguồn 24VDC
• Kết nối tối đa 200 thiết bị cảnh báo/Loop

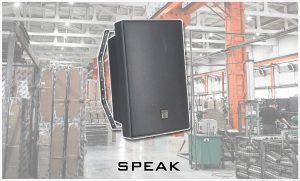

• Hỗ trợ 1–4 Loop voice, tối đa 100 loa/loop (3W hoặc 4W)
3. An toàn & Ổn định
• Phát hiện đứt dây, đoản mạch
• Cách ly vùng lỗi khỏi toàn bộ loop
• Reset cảnh báo độc lập trên từng loop
4. Quản lý & Giám sát thông minh
• Test toàn hệ thống theo lịch định sẵn
• Quản lý theo Zone và Loop linh hoạt
• Giao diện tủ trung tâm trực quan, dễ thao tác
5. Kết nối IoT & Quản trị từ xa
• Hoạt động ở 2 chế độ: Online – Offline
• Giao diện web quản trị thân thiện, truy cập mọi nơi
• Ứng dụng di động hỗ trợ giám sát & quản lý tức thời
6. Tiết kiệm năng lượng vượt trội
• Tiêu thụ siêu thấp: đầu báo & module chỉ ~1mA/thiết bị
• Toàn hệ thống 4 Loop đầy tải chỉ 1A
• Giảm chi phí vận hành, kéo dài tuổi thọ ắc quy dự phòng
• Thiết kế tối ưu cho vận hành liên tục 24/7
7. Nguồn dự phòng & Công nghệ quét thiết bị
• Ắc quy backup 10 phút, tự động sạc khi có điện
• Công nghệ Tinventor BP90 Discovery – quét thiết bị tốc độ cao, ổn định
• Dễ lắp đặt, kết nối, mở rộng và bảo trì

3. THÔNG SỐ KỸ THUẬT:

1. Nguồn & Tiêu thụ điện
• Nguồn cung cấp: 220Vac ~ 250Vac, 50Hz
• Dòng tiêu thụ Hệ thống: 1A (Full 4 Loop – Normal)
• Dòng tiêu thụ Đầu báo: ~1mA/thiết bị
• Dòng tiêu thụ Module mở rộng: ~1mA/thiết bị
• Dòng tiêu thụ Thiết bị thông báo: ~50mA/thiết bị
2. Loop Đầu báo
• Số lượng Loop: 1–4 Loop (Class A)
• Số đầu báo tối đa/Loop: 200 thiết bị
• Thời gian phát hiện sự cố: < 500ms
3. Loop Thông báo
• Số lượng Loop: 1–4 Loop (Class A)
• Số thiết bị thông báo tối đa/Loop: 200 thiết bị
• Dòng tải tối đa/Loop: 10A
4. Loop Âm thanh
• Số lượng Loop: 1–4 Loop (Class B)
• Số thiết bị tối đa/Loop: 100 thiết bị (loa 3W hoặc 4W)
5. Giao thức & Phân vùng
• Giao thức phát hiện: Tinventor BP90 Discovery
• Số vùng quản lý: 64 Zones
6. Ngõ ra & Giao diện người dùng
• Ngõ ra lập trình: 8 x 24VDC @ 1A max
• Giao diện điều khiển: LCD 20×4 + LED + Nút nhấn
7. Nguồn dự phòng & Kích thước
• Ắc quy: 24VDC 100Ah hoặc tương đương (tủ riêng)
• Kích thước Tủ trung tâm: 600 x 400 x 150 (mm)
8. Điều kiện hoạt động
• Môi trường lắp đặt: Trong nhà
• Nhiệt độ hoạt động: -10°C ~ 125°C
• Độ ẩm hoạt động: < 95%

4. ỨNG DỤNG

• Tòa nhà, văn phòng, trung tâm thương mại
• Nhà xưởng, khu công nghiệp, kho hàng
• Nhà ở, biệt thự, căn hộ thông minh
• Trường học, bệnh viện, nhà hàng, khách sạn
• Khu vực đặc biệt và công cộng
