Bộ Hẹn Giờ Đa Năng V2.0

“Nothing is impossible to the one who is willing to try.”

“Không Có Gì Là Không Thể Với Một Người Luôn Biết Cố Gắng.”

__ Alexander the Great (356 – 323) __

Thời gian thực hiện: 10/07/2021 – 10/10/2021.

Khách hàng: Sản xuất hàng loạt.

1. MÔ TẢ DỰ ÁN

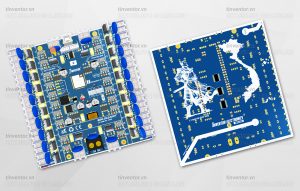

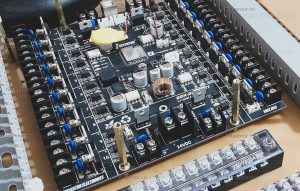

Bộ hẹn giờ đa năng phiên bản 2.0 (BDK-24OUT – Lý Nam Đế) được dùng để điều khiển 24 ngõ ra 24VDC (20 ON/OFF, 4 PWM điều tốc động cơ DC), sử dụng MOSFET công suất lớn, không dùng rơ-le, cho độ bền cao và phản hồi nhanh không gây tiếng ồn, không gây nhiễu các thiết bị điện tử khác. Mỗi ngõ ra được bảo vệ qua nhiều lớp: cầu chì, opto cách ly và tụ chống nhiễu.
Thiết bị hỗ trợ điều khiển theo lịch hẹn giờ và điều khiển trực tiếp từ xa. Tích hợp app điều khiển qua điện thoại, qua giao diện Web hỗ trợ hoạt động cả ở chế độ Online và Offline. Dễ dàng sử dụng mọi lúc, mọi nơi.

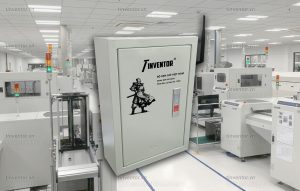

Ứng dụng trong các lĩnh vực: Tự động hóa nhà xưởng, trang trại, nhà kính. Điều khiển chiếu sáng, tưới tiêu, làm mát, sưởi ấm, ấp-sấy. Hệ thống truyền động, quạt, bơm, van điện…

2. TÍNH NĂNG

1.Điều khiển 24 đầu ra 24VDC:
20 kênh ON/OFF. 4 kênh PWM điều tốc động cơ DC.
Đèn LED báo trạng thái trực quan, giúp dễ dàng theo dõi hoạt động từng kênh.
2.Tùy chọn chế độ điều khiển:
Theo lịch hẹn giờ:
Tối đa 20 mốc/ngày, riêng biệt cho 7 ngày/tuần
Điều khiển trực tiếp (thủ công) trên App điện thoại.
3.Công suất đầu ra mạnh mẽ:
Dòng tối đa tới 2.5A/kênh tại 24VDC, phù hợp điều khiển tải công nghiệp nhỏ và trung bình.

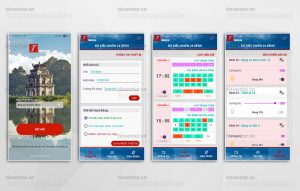

4.App điện thoại (Android):
Giao diện tiếng Việt, thân thiện. Hỗ trợ giám sát, cấu hình, điều khiển Online hoặc Offline (khi mất kết nối mạng).
5.Pin lưu trữ thời gian thực:
Lưu dữ liệu hẹn giờ. Lưu trạng thái hoạt động của các kênh đầu ra trước khi mất điện. Sử dụng trên 5 năm. Có hiển thị dung lượng pin và cảnh báo khi pin yếu.
6.Bảo vệ đa lớp cho từng đầu ra:
MOSFET công suất, cầu chì bảo vệ, opto cách ly, lọc nhiễu cao tần. Đảm bảo hệ thống luôn hoạt động an toàn, bền bỉ.

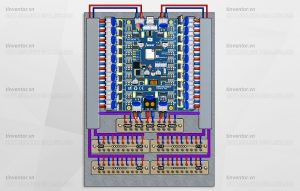

7.Cài đặt, đấu nối dễ dàng:
Module phần cứng nhỏ gọn, dễ thi công lắp đặt hay bảo trì.
Tương thích với các hệ thống tự động hóa dân dụng và công nghiệp.

3. THÔNG SỐ KỸ THUẬT

1.Nguồn cấp:
Điện áp: 24VDC
Dòng tối đa: 60A (tùy theo công suất tải đầu ra)
Bảo vệ ngược cực nguồn, quá dòng và nhiễu cao tần
2.Ngõ ra (1–24):
Số lượng: 24 kênh độc lập
20 kênh ON/OFF. 4 kênh PWM (điều khiển động cơ DC)
Điện áp đầu ra: 24VDC (đồng bộ với nguồn vào)
Dòng tối đa: 2.5A/kênh
3.Công suất tiêu thụ:
Tối thiểu: 0.07W (chế độ nghỉ)
Tối đa: 2.5W (kích hoạt đầu ra, WiFi hoạt động)
4.Kết nối WiFi:
Chuẩn 2.4GHz (2412 ~ 2484 MHz)
Khoảng cách kết nối ổn định: < 30m.
5.Kích thước thiết bị:
300 x 250 x 60 mm
Trọng lượng: 370g
6.Vật liệu vỏ:
Chất liệu: Nhựa ABS, màu trắng đục
Chống bụi/nước: IP54, lắp đặt trong nhà & ngoài trời.
7.Môi trường hoạt động ổn định:
Nhiệt độ: –10°C đến +60°C
Độ ẩm: 0% ~ 90% RH (không ngưng tụ)

4. ỨNG DỤNG

Tự động hóa nhà xưởng, trang trại, nhà kính. Điều khiển chiếu sáng, tưới tiêu, làm mát, sưởi ấm, bơm, van điện …
