Bộ Hẹn Giờ Đa Năng V1.0

“Nothing is impossible to the one who is willing to try.”

“Không Có Gì Là Không Thể Với Một Người Luôn Biết Cố Gắng.”

__ Alexander the Great (356 – 323) __

Thời gian thực hiện: 10/04/2021 – 10/07/2021

Khách hàng: Sản xuất hàng loạt.

1. MÔ TẢ DỰ ÁN

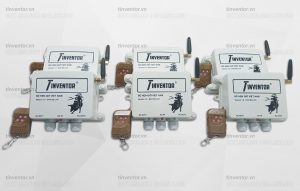

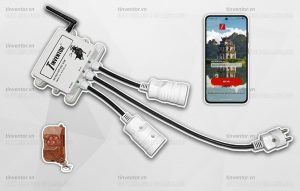

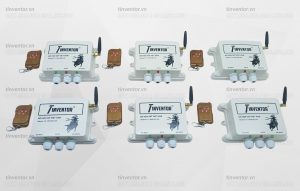

Bộ hẹn giờ đa năng phiên bản 1.0 (BDK-AC02OUT – Đinh Bộ Lĩnh) được dùng để điều khiển 2 ngõ ra 220VAC, sử dụng Rơ-le công suất lớn, cho phép dòng tải lên tới 30A mỗi kênh. Thiết bị hỗ trợ điều khiển theo lịch hẹn giờ và điều khiển trực tiếp từ xa qua Wifi hay tay cầm RF. Tích hợp app điều khiển qua điện thoại, qua giao diện Web. Hỗ trợ 3 chế độ hoạt động Online/ Offline/ Direct. Dễ dàng sử dụng mọi lúc, mọi nơi. Cho phép cài đặt 20 thời điểm hẹn giờ / ngày, riêng biệt 7 ngày / tuần.
Ứng dụng trong các lĩnh vực: Tự động hóa nhà xưởng, trang trại, nhà kính. Điều khiển chiếu sáng, tưới tiêu, làm mát, sưởi ấm, ấp-sấy. Hệ thống truyền động, quạt, bơm …

2. TÍNH NĂNG

1.Điều khiển 2 đầu ra 220VAC:
Dòng tải tối đa 35A mỗi kênh. Có Cầu chì, Tụ cao áp bảo vệ.
Đèn LED báo trạng thái trực quan, giúp dễ dàng theo dõi hoạt động từng kênh.
2.Tùy chọn chế độ điều khiển:
Theo lịch hẹn giờ:
Tối đa 20 mốc/ngày, riêng biệt cho 7 ngày/tuần
Điều khiển trực tiếp trên App điện thoại
Điều khiển trực tiếp qua tay cầm RF 4 phím bấm

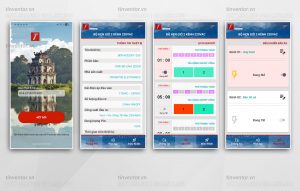

3.App điện thoại (Android):
Giao diện tiếng Việt, thân thiện. Hỗ trợ giám sát, cấu hình, điều khiển Online hoặc Offline (khi mất kết nối mạng).
4.Pin lưu trữ thời gian thực:
Lưu dữ liệu hẹn giờ. Lưu trạng thái hoạt động của các kênh đầu ra trước khi mất điện. Sử dụng trên 5 năm. Có hiển thị dung lượng pin và cảnh báo khi pin yếu.
5.Cài đặt, đấu nối dễ dàng:
Module phần cứng nhỏ gọn, dễ thi công lắp đặt hay bảo trì.
Tương thích với các hệ thống tự động hóa dân dụng và công nghiệp.

3. THÔNG SỐ KỸ THUẬT

1.Nguồn cấp:
Điện áp: 110VAC ~ 240VAC (50 ~ 60HZ)
Dây nguồn: Đường kính lõi 3mm (AWG 9)
2.Công suất tiêu thụ:
Tối thiểu: 0.07W (chế độ nghỉ)
Tối đa: 3.8W (kích hoạt đầu ra, WiFi hoạt động)
3.Kết nối WiFi:
Chuẩn 2.4GHz (2412 ~ 2484 MHz)
Khoảng cách kết nối ổn định: < 30m.
4.Điều khiển RF:
Tần số hoạt động 433MHZ
Khoảng cách điều khiển Max – 20m
Tay điều khiển: 4 nút (A B C D), Kích thước: 64 x 38 x 15 mm
5.Kích thước:
160 x 120 x 52 mm, Trọng lượng (370gr)
6.Vật liệu vỏ:
Chất liệu: Nhựa ABS, màu trắng đục. Dày 2mm.
Chống bụi/nước: IP54, lắp đặt trong nhà & ngoài trời.
7.Môi trường hoạt động ổn định:
Nhiệt độ: 10°C ~ 25°C. Độ ẩm: 0% ~ 90% RH

4. ỨNG DỤNG

Tự động hóa nhà xưởng, trang trại, nhà kính. Điều khiển chiếu sáng, tưới tiêu, làm mát, sưởi ấm, bơm …
